COD: DMTO005 | |
---|---|
![]() Zoom |
Descrizione

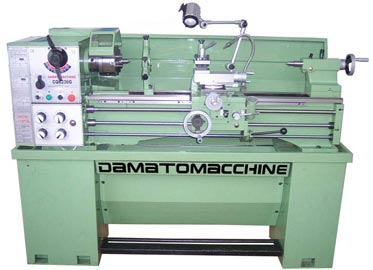

E' un tornio preciso e robusto, con struttura in ghisa e finiture in metallo. Altamente professionale, può essere usato nelle varie officine meccaniche sia per filettare sia per riprodurre elementi metallici di estrema precisione.
|
DATI TECNICI |
|
DIMENSIONI DI INGOMBRO MACCHINA | |
Dimensioni con basamento | 1900 mm (lunghezza) x 700 mm (larghezza) x 1350 mm (altezza) |
Dimensioni senza basamento | 1900 mm (lunghezza) x 700 mm (larghezza) x 660 mm (altezza) |
Peso netto della macchina | 600 Kg |
SPECIFICHE TORNIO |
|
Distanza tra le punte | 1000 mm |
Altezza delle punte | 180 mm |
Massimo diametro del pezzo da lavorare sul banco | 360 mm |
Diametro della barra passante | 38 mm |
Diametro del mandrino standard (dato in dotazione) | 160 mm |
Tipologia mandrino standard | A 3 pinze autocentranti ( 3 pinze esterne + 3 interne ) |
Tipologia di foro nel mandrino | MT5 |
Tipologia foro nella contropunta | MT3 |
Basamento torretta in dotazione | 80 mm x 80 mm |
Massimo gambo degli utensili montabili sulla torretta standard | 30 mm |
Tipi di filettature in pollici | da 4 a 56 filetti x pollice |
Tipi di filettature metriche | da 0,4 mm a 7 mm |
Avanzamento longitudinale | 0,052 - 1,392 mm/giro |
Avanzamento trasversale | 0,014 - 0,376 mm/giro |
Corsa trasversale del carrello porta utensili | 160 mm |
Regolazioni di velocità di rotazione del mandrino | N° 8 |
Velocità di rotazione del mandrino | da 70 a 2000 giri/min |
MOTORE | |
Potenza | 1,5Kw |
Tipologia | Monofase (220 V) |
Frequenza | 50 Hz |
AVANZAMENTO PIANI | |
Avanzamento Longitudinale | Automatico in entrambe le direzioni |
Avanzamento Trasaversale (piano a croce) | Automatico in entrambe le direzioni |
ACCESSORI A RICHIESTA
![]() |
Piatto frontale per tornio diametro 250 mm |
CHF |
(Cod: DMACTF43) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Kit utensili base per ferro gambo 10 mm |
CHF |
(Cod: DMACTF377) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Set n. 11 utensili per ferro 12 mm (H), 12 largh. |
CHF |
(Cod: DMACTF189) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Set n. 11 utensili per ferro 16 mm (H), 12 largh. |
CHF |
(Cod: DMACTF190) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Kit utensili tornio con placche intercambiabili 16 MM |
CHF |
(Cod: DMACTF159) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Contropunta rotante - cono MT3 |
CHF |
(Cod: DMACTF14) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Contropunta con mandrino - attacco conico MT3 |
CHF |
(Cod: DMACTF87) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Contropunta con mandrino autoserrante - attacco conico MT3 |
CHF |
(Cod: DMACTF1014) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Mandrino a 3 + 3 pinze autocentranti diametro 160 mm (3 INTERNE + 3 ESTERNE) |
CHF |
(Cod: DMACTF201) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Mandrino a 4 pinze indipendenti diametro 200 mm | CHF |
(Cod: DMACTF40) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Torretta portautensili a cambio rapido modello T00E |
CHF |
(Cod: DMACTF60) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
Torretta portautensili a cambio rapido modello QUADRA E |
CHF |
(Cod: DMACTF347) |
||
Acquistandolo unitamente ad un tornio: CHF |
![]() |
N. 3 griffe tenere per mandrini a 3 pinze autocentranti diam. 160 |
CHF |
(Cod: DMACTF217) |
||
Acquistandolo unitamente ad un tornio: CHF |
