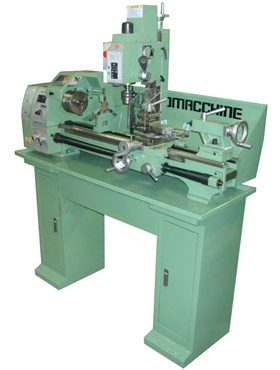

TORNIO FRESATRICE PER METALLI ELECTRON 28.3 SUPER

Combinata per metalli con variatore elettronico di velocità

COD: DMTFF09
Zoom	Descrizione Macchina combinata per lavorare i metalli di estrema precisione, con struttura in ghisa e finiture in metallo. Ha le stesse caratteristiche del Tornio per metalli modello "Turner" ma in più rispetto ad esso dispone di una fresatrice di tipo digitale. Il tornio di questa macchina è dotato di avanzamento automatico longitudinale di massima precisione con scale millimetrate. E' un tornio ottimo tanto per tornire quanto per filettare. E' dotato inoltre di cambio velocità elettronico variabile da panello durante il movimento. Viene fornito in configurazione standard con un mandrino a tre pinze (tre interne e tre esterne) sul tornio, un mandrino sulla fresa, due contropunte con attacco conico, il carrello portautensili, N°2 lunette, il basamento in metallo, tutti gli ingranaggi interni per regolare i vari tipi di filettature ed il kit di chiavi per il montaggio degli ingranaggi.

COD: DMTFF09

Descrizione

Macchina combinata per lavorare i metalli di estrema precisione, con struttura in ghisa e finiture in metallo. Ha le stesse caratteristiche del Tornio per metalli modello "Turner" ma in più rispetto ad esso dispone di una fresatrice di tipo digitale. Il tornio di questa macchina è dotato di avanzamento automatico longitudinale di massima precisione con scale millimetrate. E' un tornio ottimo tanto per tornire quanto per filettare. E' dotato inoltre di cambio velocità elettronico variabile da panello durante il movimento. Viene fornito in configurazione standard con un mandrino a tre pinze (tre interne e tre esterne) sul tornio, un mandrino sulla fresa, due contropunte con attacco conico, il carrello portautensili, N°2 lunette, il basamento in metallo, tutti gli ingranaggi interni per regolare i vari tipi di filettature ed il kit di chiavi per il montaggio degli ingranaggi.

DATI TECNICI
DIMENSIONI DI INGOMBRO MACCHINA
Dimensioni con basamento	1350 mm (lunghezza) x 550 mm (larghezza) x 1250 mm (altezza)
Senza senza basamento	1350 mm ( lunghezza ) x 550 mm (larghezza) x 500 mm (altezza)
Peso totale del tornio con basamento	220 Kg
SPECIFICHE TORNIO
Distanza tra le punte	700 mm
Altezza delle punte	145 mm
Massimo diametro del pezzo da lavorare sul banco	280 mm
Diametro della barra passante	26 mm
Diametro del mandrino standard (dato in dotazione)	120 mm
Velocità mandrino	50-1000, 100-2000
Tipologia mandrino standard	A 3 pinze autocentranti ( 3 pinze esterne + 3 interne )
Cono del mandrino	MT4
Cono della contropunta	MT2
Piano base su cui poggia la torretta portautensili	180 x 80 mm
Basamento torretta in dotazione	79 x 79 mm
Massimo gambo degli utensili montabili sulla torretta standard	200 mm
Filettature in pollici	da 8 a 56 filetti x pollice
Filettature di tipo metrico	da 0,2 mm a 3,5 mm
Altezza delle punte sul banco	125 mm
Avanzamento longitudinale	0,07 - 0,1 - 0,2 mm. / giro
Corsa longitudinale del carrello porta utensili	115 mm
Corsa trasversale del carrello porta utensili	70 mm
MOTORE TORNIO
Potenza	750 W - 50 Hz
Tipologia	Monofase (220 V)
SPECIFICHE FRESATRICE
Cono dell'albero fresa	MT2
Velocità rotazione mandrino	50-1125, 100-2250
MOTORE FRESATRICE
Potenza	500 W - 50 Hz
Tipologia	Monofase (220 V)

ACCESSORI A RICHIESTA

	Platorello diam. 260 mm	CHF
	(Cod: DMACTF20)
	Acquistandolo unitamente ad un tornio: CHF

	Kit utensili base per ferro gambo 10 mm	CHF
	(Cod: DMACTF377)
	Acquistandolo unitamente ad un tornio: CHF

	Kit 11 utensili per ferro diam. 12 mm	CHF
	(Cod: DMACTF189)
	Acquistandolo unitamente ad un tornio: CHF

	Contropunta rotante - cono MT2	CHF
	(Cod: DMACTF02)
	Acquistandolo unitamente ad un tornio: CHF

	Fresa a spianare con 3 coltelli con attacco conico MT2	CHF
	(Cod: DMACTF21)
	Acquistandolo unitamente ad un tornio: CHF

	Contropunta con mandrino - attacco conico MT2	CHF
	(Cod: DMACTF42)
	Acquistandolo unitamente ad un tornio: CHF

	Contropunta con mandrino autoserrante cono MT2	CHF
	(Cod: DMACTF186)
	Acquistandolo unitamente ad un tornio: CHF

	Torretta portautensili a cambio rapido modello T00A	CHF
	(Cod: DMACT01)
	Acquistandolo unitamente ad un tornio: CHF

	Morsa fissa con ganascia 100 mm	CHF
	(Cod: DMACTF55)
	Acquistandolo unitamente ad un tornio: CHF

	Kit di 8 pinze fresa + un mandrino porta pinze MT2	CHF
	(Cod: DMACTF22)
	Acquistandolo unitamente ad un tornio: CHF

	Mandrino a 3 + 3 pinzas autocentranti Ø 125 mm	CHF
	(Cod: DMACTF198)
	Acquistandolo unitamente ad un tornio: CHF

	Mandrino a 4 pinze indipendenti diametro 125 mm	CHF
	(Cod: DMACTF19)
	Acquistandolo unitamente ad un tornio: CHF

	Mandrino a 4 pinze autocentranti diametro 125 mm	CHF
	(Cod: DMACTF52)
	Acquistandolo unitamente ad un tornio: CHF

	N. 3 griffe tenere per mandrini a 3 pinze autocentranti diam. 125 mm	CHF
	(Cod: DMACTF211)
	Acquistandolo unitamente ad un tornio: CHF

	Kit lunette (centrale e laterale) per torni metallo	CHF
	(Cod: DMACTF24)
	Acquistandolo unitamente ad un tornio: CHF
