TORNIO FRESATRICE PER METALLI MASTER 520 3L

Macchina Tornio Fresa Foratrice con 2 motori separati

COD: DMTFF04
Zoom	Descrizione E' una macchina combinata per lavorare i metalli molto robusta e precisa. E' dotata di avanzamento automatico sia in senso longitudinale sia in senso trasversale. E' dotata di due potenti motori da 750 w monofase che alimentano uno il tornio ed uno la fresatrice. La macchina viene già fornita in configurazione standard con il basamento, n°2 lunette, n° 2 contropunte con attacco fisso di tipo conico, tutto il set di ingranaggi atto a filettare, il mandrino del tornio a 3 pinze ed il mandrino della fresatrice.

COD: DMTFF04

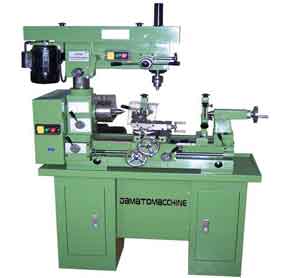

Macchina Combinata con funzioni di Tornio Fresatrice Foratrice per metalli modello AT520

Zoom

Descrizione

E' una macchina combinata per lavorare i metalli molto robusta e precisa.
E' dotata di avanzamento automatico sia in senso longitudinale sia in senso trasversale. E' dotata di due potenti motori da 750 w monofase che alimentano uno il tornio ed uno la fresatrice. La macchina viene già fornita in configurazione standard con il basamento, n°2 lunette, n° 2 contropunte con attacco fisso di tipo conico, tutto il set di ingranaggi atto a filettare, il mandrino del tornio a 3 pinze ed il mandrino della fresatrice.

DATI TECNICI
DIMENSIONI DI INGOMBRO MACCHINA
Dimensioni con basamento	1150 mm ( lunghezza ) x 500 mm (larghezza) x 1680 mm (altezza)
Senza senza basamento	1100 mm ( lunghezza ) x 500 mm (larghezza) x 900 mm (altezza)
Peso netto macchina	275 Kg
SPECIFICHE TORNIO
Distanza tra le punte	500 mm
Altezza delle punte	155 mm
Massimo diametro del pezzo da lavorare sul banco	300 mm
Diametro Mandrino standard	130 mm
Diametro della barra passante	26 mm
Velocità del mandrino	Da 160 a 1600 giri/min
Filettature metriche	Da 0,5 mm a 3 mm
Filettature in pollici	Da 11 a 40 filetti per pollice
Corsa longitudinale del carrello	240 mm
Corsa trasversale del carrello	75 mm
Cono della contropunta	MT3
Cono del mandrino	MT4
Potenza motore	750 W
Tipologia motore	Monofase (220 V)
FRESATRICE
Cono dell'albero fresa	MT3
Diametro dell'albero	80 mm
Velocità di fresatura	Da 125 a 1600 giri/minuto
Angolazione testa di fresatura	girevole a 360°
Misura del piano di fresatura	200 mm x 150 mm
Potenza motore	750 W
Tipologia motore	Monofase (220 V)
AVANZAMENTO PIANI
Avanzamento Longitudinale	Automatico in entrambe le direzioni
Avanzamento Trasaversale (piano a croce)	Automatico in entrambe le direzioni

ACCESSORI A RICHIESTA

	Piatto frontale per tornio diametro 200 mm	CHF
	(Cod: DMACTF31)
	Acquistandolo unitamente ad un tornio: CHF

	Kit utensili base per ferro gambo 10 mm	CHF
	(Cod: DMACTF377)
	Acquistandolo unitamente ad un tornio: CHF

	Set 11 utensiliper ferro 12 mm H, 12 mm L	CHF
	(Cod: DMACTF189)
	Acquistandolo unitamente ad un tornio: CHF

	Contropunta rotante - cono MT3	CHF
	(Cod: DMACTF14)
	Acquistandolo unitamente ad un tornio: CHF

	Fresa a spianare con 3 coltelli con attacco conico MT3	CHF
	(Cod: DMACTF13)
	Acquistandolo unitamente ad un tornio: CHF

	Contropunta con mandrino autoserrante cono MT3	CHF
	(Cod: DMACTF1014)
	Acquistandolo unitamente ad un tornio: CHF

	Kit di 8 pinze fresa + un mandrino porta pinze MT3 (4-5-6-8-10-12-14-16 mm)	CHF
	(Cod: DMACTF17)
	Acquistandolo unitamente ad un tornio: CHF

	Torretta porta utensile a cambio rapido sezione quadra A	CHF
	(Cod: DMACT02)
	Acquistandolo unitamente ad un tornio: CHF

	Mandrino a 3 + 3 pinze autocentranti diametro 130 mm (3 INTERNE + 3 ESTERNE)	CHF
	(Cod: DMACTF199)
	Acquistandolo unitamente ad un tornio: CHF

	Mandrino a 4 pinze indipendenti diametro 160 mm	CHF
	(Cod: DMACTF32)
	Acquistandolo unitamente ad un tornio: CHF

	Mandrino a 4 pinze autocentranti diametro 160 mm	CHF
	(Cod: DMACTF205)
	Acquistandolo unitamente ad un tornio: CHF

	Contropunta con mandrino - attacco conico MT3	CHF
	(Cod: DMACTF87)
	Acquistandolo unitamente ad un tornio: CHF

	Morsa fissa con ganascia 100 mm	CHF
	(Cod: DMACTF55)
	Acquistandolo unitamente ad un tornio: CHF

	N. 3 griffe interne per mandrini a 3 pinze autocentranti diam. 130 mm	CHF
	(Cod: DMACTF212)
	Acquistandolo unitamente ad un tornio: CHF

	N. 3 griffe esterne per mandrini a 3 pinze autocentranti diam. 130 mm	CHF
	(Cod: DMACTF212S)
	Acquistandolo unitamente ad un tornio: CHF

	N. 3 griffe tenere per mandrini a 3 pinze autocentranti diam. 130 mm	CHF
	(Cod: DMACTF213)
	Acquistandolo unitamente ad un tornio: CHF

	Kit di 2 lunette (centrale e laterale) per tornio ferro	CHF
	(Cod: DMACTF28)
	Acquistandolo unitamente ad un tornio: CHF
