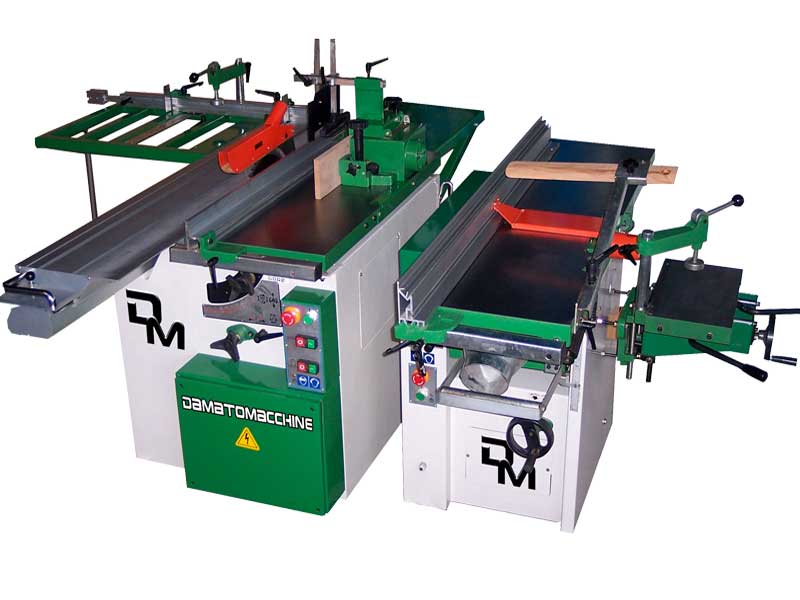

COMBINATA AMERICA SEPARATA 1600 - 300
Macchina combinata per lavorare il legno di tipo separata a 7 Lavorazioni (TSI 1600 + FSC 300)
| CODICE: DMCS005 |
|
|---|---|
|
DESCRIZIONE
Questa macchina combinata di tipo separato è formata dalla macchina TSI (Toupie Sega Incisore) 1600 + la macchina FSC (Filo Spessore e Cavatrice) 300. La squadratrice quindi è alimentata da 2 motori separati (uno che alimenta la Toupie ed uno che alimenta il gruppo sega). Dispone di un ampio carrello a squadrare posto su di un vagone in alluminio lungo 1600 mm. Grazie all'incisore riesce ad effettuare dei tagli di una precisione estrema. La pialla, alimentata anch'essa da un motore indipendente da 3 cavalli, dispone di un albero pialla lungo 300 mm e dotato di 3 coltelli. |
| DATI TECNICI MACCHINA FSC 300 | |
| DIMENSIONI DI INGOMBRO | |
| Dimensioni con cavatrice e manettine di regolazione | 1500 x 1200 mm |
| Senza carrello e cavatrice | 1500 x 600 mm |
| Peso netto macchina | 280 Kg |
| MOTORE | |
| Potenza | 3 Hp ( 2200 W ) |
| Tipologia | Monofase (220 V) |
| PIALLA A FILO/ SPESSORE | |
| Coltelli pialla | N°3 |
| Lunghezza albero pialla | 300 mm |
| Diametro albero pialla | 70 mm |
| Lunghezza dei piani in ghisa | 1300 x 370 mm |
| Lunghezza piano spessore (esclusa prolunga a richiesta) | 560 mm |
| Tipologia Piani | In ghisa, ribaltabili |
| Massima larghezza piallabile | 300 mm |
| Massima altezza piallabile | 240 mm |
| Velocità di traino | 7 metri/minuto |
| Max asporto pialla a filo | 4 mm |
| CAVATRICE / MORTASATRICE | |
| Corsa utile | 100 mm |
| Max corsa totale da sinistra a destra | 115 mm |
| Max escursione cavatrice in altezza | 80 mm |
| Dimensioni piano in ghisa della cavatrice | 360 x 210 mm |
| Rotazione | Oraria |
| DATI TECNICI TSI SUPER 1600 | |
| DIMENSIONI DI INGOMBRO | |
| Dimensioni con carrello su vagone e cavatrice | 2300 x 2000 mm (con vagone chiuso) |
| Senza carrello e cavatrice ( con vagone montat o) | 1100 x 2000 mm |
| Peso netto macchina | 280 Kg |
| GRUPPO SEGA CIRCOLARE | |
| Diametro sega | 315 mm - Z 48 |
| Diametro incisore | 90 mm |
| Tipologia | Regolabile in altezza ed inclinabile fino a 45° |
| Velocità lama | 5200 giri/minuto |
| Massimo taglio in altezza | 105 mm |
| CARRELLO A SQUADRARE SU VAGONE FILO LAMA | |
| Dimensioni del carro | 700 x 530 mm |
| Tipologia carrello | Su vagone in alluminio posto al filo della lama circolare |
| Dimensione vagone in alluminio | 1610 x 310 mm |
| Corsa carrello | 1750 mm |
| PIALLA A FILO/ SPESSORE | |
| Coltelli pialla | N°3 |
| Lunghezza albero pialla | 300 mm |
| Diametro albero pialla | 70 mm |
| Massima larghezza piallabile | 300 mm |
| Massima altezza piallabile | 245 mm |
| Tipologia Piani | In ghisa, ribaltabili |
| Velocità di traino | 7,5 metri/minuto |
| FRESATRICE / TOUPIE | |
| Tipologia | Verticale |
| Massima altezza dell'albero | 105 mm |
| Diametro albero | 30 mm |
| Massimo diametro fresa montabile | 220 mm |
| Velocità di rotazione | 1750 - 3500 - 6700 giri/minuto |
| CAVATRICE / MORTASATRICE | |
| Velocità di rotazione | 5500 giri/min |
| Diametro di attacco punte | 16 mm |
| MOTORE SEGA CIRCOLARE | |
| Potenza | 3 Hp |
| Tipologia | Monofase 220 V (Opzionale trifase ) |
| MOTORE PIALLA/CAVATRICE | |
| Potenza | 3 Hp |
| Tipologia | Monofase 220 V (Opzionale trifase ) |
| MOTORE TOUPIE | |
| Potenza | 3 Hp |
| Tipologia | Monofase 220 V (Opzionale trifase ) |
ACCESSORI A RICHIESTA
Lama Z80/300
(Cod: DMACSC8)
Acquistandolo unitamente ad una combinata: CHF
Kit ruote per spostare la combinata
(Cod: DMAC055)Acquistandolo unitamente ad una combinata: CHF
Kit di punte cavatrice
Punte per cavatrice con attacco da 16 mm (rotazione sinistra) - (Cod: DMAC061)Acquistandolo unitamente ad una combinata: CHF
Valigetta frese
Contenente una testa porta coltelli e 7 coppie di coltelli fresa - (Cod: DMAC059)
Acquistandolo unitamente ad una combinata: CHF
