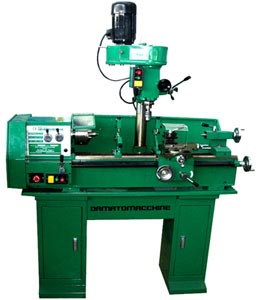

TOUR FRAISEUSE À MÉTAUX NEWTON 25 SUPER

Combiné tour fraiseuse à metaux avec avance enfilage automatique

CODICE: DMTFF06
Zoom	DESCRIPTION C’est une machine combinée tour/fraiseuse à métaux avec une structure en fonte et finitions en métal. Il est équipé d’un dispositif d’avancement automatique d'une extrême précision millimétrique, le tour est excellent soit pour le tournage que pour le filetage. Le changement de la vitesse est contrôlable par un panneau spécifique. En dotation standard le tour est livré avec un mandrin avec trois mors (trois externes et trois internes), 2 contrepointes avec attaque conique, le chariot d’avancement, 2 lunettes, le bâti en métal, tous les engrenages et les clés de montage. C 'est un excellent tour pour le client qui veut faire de l'hobby et aussi pour le petit artisan.

CODICE: DMTFF06

Tour a metaux Mod. NEWTON BV25L3

DESCRIPTION

C’est une machine combinée tour/fraiseuse à métaux avec une structure en fonte et finitions en métal. Il est équipé d’un dispositif d’avancement automatique d'une extrême précision millimétrique, le tour est excellent soit pour le tournage que pour le filetage. Le changement de la vitesse est contrôlable par un panneau spécifique. En dotation standard le tour est livré avec un mandrin avec trois mors (trois externes et trois internes), 2 contrepointes avec attaque conique, le chariot d’avancement, 2 lunettes, le bâti en métal, tous les engrenages et les clés de montage. C 'est un excellent tour pour le client qui veut faire de l'hobby et aussi pour le petit artisan.

DONNÉES TECNIQUES
DIMENSIONS
Dimension avec pied	1500 mm(longueur) x 470 mm(profondeur) x 1950 mm(hauteur)
Dimension sans pied	1450 mm(longueur) x 450 mm(profondeur) x 1250 mm(hauteur)
Poids sans pied	205 Kg
CHARACTÉRISTIQUES TOUR
Distance entre-pointes	700 mm
Hauteur de pointes	125 mm
Diamètre de passage sur le banc	250 mm
Diamètre de mandrin standard (fourni avec la tour)	120 mm
Type mandrin (fourni avec la tour)	3 mors auto centrage ( 3 mors externe + 3 mors intérieur )
Alésage de broche	26 mm
Cone de la broche	CM 4
Cone contre pointe	CM 2
Surface base de tourelle pour porte-outil	180 x 70 mm
Surface de tourelle pour porte-outil (fourni avec la tour)	65 x 65 mm
Côté outils utilisé sur la tourelle standard	210 mm
Filetages en pouces	8 - 56 filets / 1"
Filetages métriques	à partir de 0,05 mm jusqu'à 3,5 mm
Max longueur d'usinage	420 mm
Course du chariot transversal	70 mm
Vitesse de rotation de la broche	à partir de 115 jusqu'à 1620 tours/min
Course du chariot longitudinal	115 mm
Avance chariot longitudinal	Enfilage automatique
SPÉCIFICATIONS FRAISEUSE
Cone arbre	CM 3
Vitesse	à partir de 400 jusqu'à 1640 tours/min
Diamètre arbre	65 mm
Distance maximale entre mandrin et le plan de travail	160 mm
Rotation fraiseuse	180°
MOTEUR TOUR
Puissance du moteur	750 W - 50 Hz
Type de moteur	Monophasé (220 V)
Vitesse minimale	115 tours/min
Vitesse maximale	1620 tours/min
MOTORE FRESATRICE
Puissance du moteur	500 W - 50Hz
Type de moteur	Monophasé (220 V)
Vitesse minimale	400 tours/min
Vitesse maximale	1640 tours/min
